Beschrijving

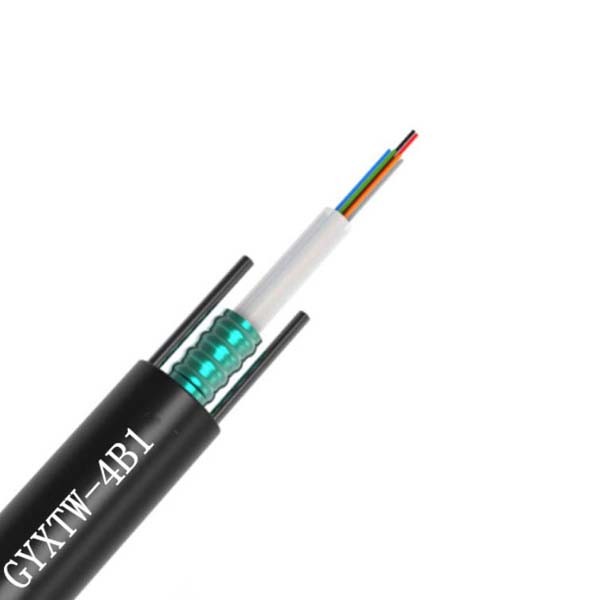

GYXTW-wordt de vezel optische kabel van 250μm optische vezel in een koker van de hoog-modulus materiële die pijnboom met waterdichte samenstelling wordt gevuld gemaakt. Het losse buizenstelsel is in de lengte verpakt met een tweezijdige plastiek met een laag bedekte staalband (PSP). Het materiaal van de waterbarrière wordt toegevoegd tussen de staalband en het losse buizenstelsel om compactheid en longitudinale waterweerstand van de vezel optische kabel te verzekeren. Twee parallelle staaldraden worden geplaatst op beide kanten en in een polyethyleenschede dan uitgedreven om de kabel te vormen.
Gepantserd uni-Buis Enig Jasje/de Enige optische die kabel van de Pantservezel met vezels in losse bufferbuis worden geplaatst. De kabelkern is beschermd met een golfpantser van de staalband en behandelt met een zwart polyethyleen outjacket. Verstrekt de twee ingebedde staaldraad wensspanning.

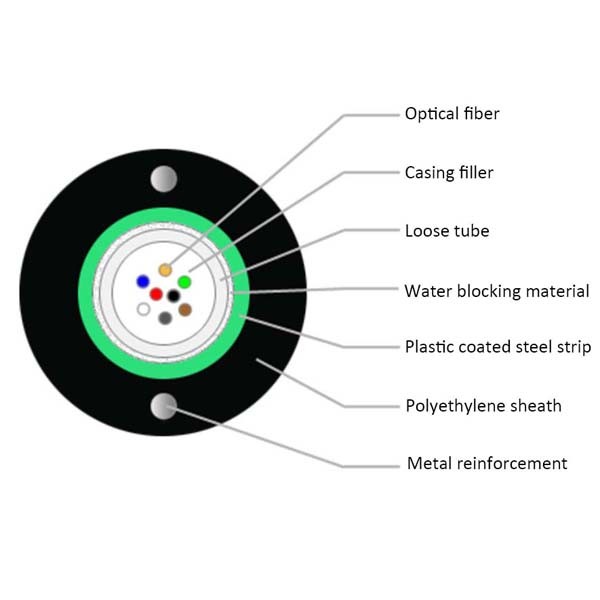

Productbouw
| Vezel | 2-24 vezels, uni-Losse gel-gevulde buis |
| Pantser | Golfstaalband (PSP) |
| Sterktelid | Ingebedde staaldraad |
| OuterJacket | Zwart uv-en vochtigheid-bestand polyethyleen (PE) |
Eigenschappen
1. Uni-buis gel-gevulde bouw voor superieure vezelbescherming.
2. CST armorto beschermt kabel tegen rodentattack en mechanische schade.
3. De ingebedde staaldraad verstrekt wenselijke treksterkte en verbrijzelingsweerstand.
4. Compact, gemakkelijk te installeren.
5. UV en vochtigheid -vochtigheid-resistantdesign
Kabelstructuur en parameter
| Vezel telling |
Buis diameter |
Staaldraad diameter |
Schededikte (nominal*) |
Algemene diameter (nominale **) |
Gewicht (ong.) |
| mm | mm | mm | mm | kg/km | |
| 6 | 2.5 | 1.0 | 2.3 | 8.4 | 73 |
| 12 | 3.0 | 1.0 | 2.3 | 8.9 | 81 |
Prestaties van Getelegrafeerde Optische Vezel
De prestaties van getelegrafeerde optische vezel (itu-t Rec. G.652D)
| Punt | Specificatie |
| Vezeltype | Enige wijze |
| Vezelmateriaal | Gesmeerd kiezelzuur |
| Verminderingscoëfficiënt @ 1310 NM @ 1383 NM @ 1550 NM @ 1625 NM |
≤ 0,36 dB/km ≤0.35 dB/km ≤0.22 dB/km ≤0.25 dB/km |
| Puntdiscontinuïteit | ≤ 0,05 dB |
| Kabel afgesneden golflengte | ≤ 1260 NM |
| Nul-verspreiding golflengte | 1300 ~ 1324 NM |
| Nul-verspreiding helling | ≤0.092 ps/(NM ² .km) |
| Chromatische verspreiding @ 1288 ~ 1339 NM @ 1271 ~ 1360 NM @ 1550 NM @ 1625 NM |
≤3.5 ps/(NM. km) ≤5.3 ps/(NM. km) ≤18 ps/(NM. km) ≤22 ps/(NM. km) |
| PMD | ≤0.2 ps/km ½ |
| De diameter van het wijzegebied @ 1310 NM | (8.6~9.5) ±0.6 um |
| Kern/Beklede concentriciteitsfout | ≤0.6 um |
| Bekledingsdiameter | 125.0 um ± 1 |
| Bekledings niet-cirkelvormigheid | ≤1.0% |
| Primaire deklaagdiameter | 245 um ± 10 |
| Het niveau van de bewijstest | kpsi 100 (=0.69 Gpa), 1% |
| Temperatuurafhankelijkheid 0℃~ +70℃ @ 1310 & 1550nm |
≤ 0,1 dB/km |
De waaier van de toepassingstemperatuur
| Werkende temperatuurwaaier | -40℃ aan +60℃ |
| Opslag/Vervoertemperatuurwaaier | -40℃ aan +60℃ |
| De waaier van de installatietemperatuur | -20℃ aan +50℃ |
